O que é Schneider ILM0702P01A0000 e como ele suporta movimento servo compacto?

O que é Schneider ILM0702P01A0000?

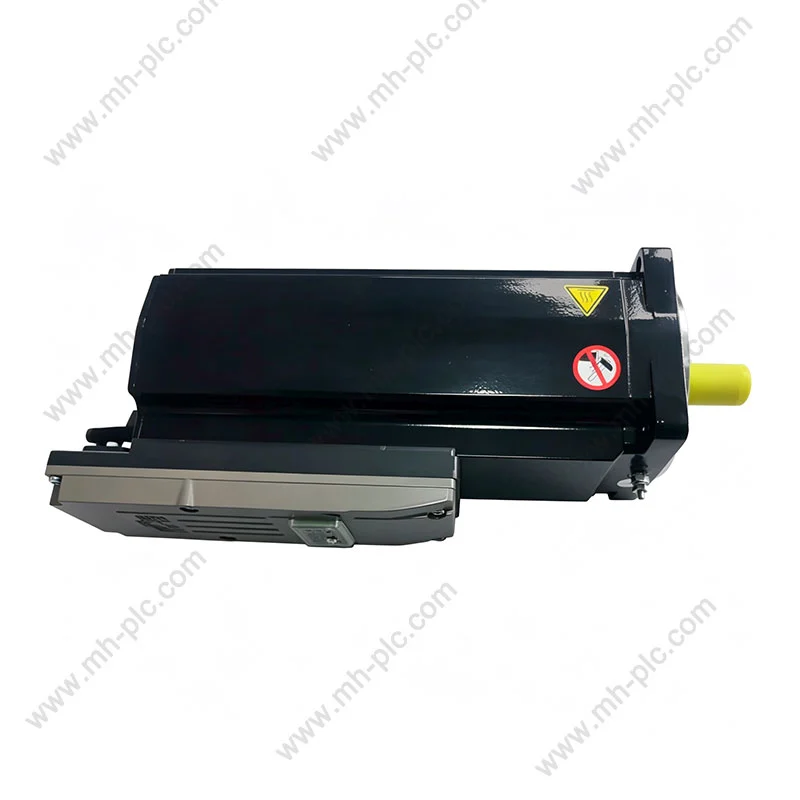

Schneider ILM0702P01A0000 é um servo motor integrado Lexium 62 ILM projetado para arquiteturas de controle de movimento PacDrive 3. A Schneider Electric o lista como um servo motor integrado com torque de parada contínua de 1,7 Nm, potência de saída nominal de 720 W e velocidade nominal de 6.000 rpm. A configuração especificada não inclui freio de retenção.

Ao contrário de um arranjo convencional em que o motor e o sistema eletrônico de acionamento podem ser instalados separadamente, um servomódulo integrado traz importantes funções de acionamento para a unidade do lado do motor. Esta arquitetura pode ser particularmente útil em máquinas com múltiplos eixos ou seções mecânicas modulares onde a redução do hardware do gabinete e a simplificação das conexões são objetivos importantes do projeto.

A Schneider Electric descreve a arquitetura ILM como suportando tecnologia plug-and-play, interconexão rápida através de cabos híbridos e reduções na fiação e no espaço do gabinete. As informações do produto do fabricante afirmam que a arquitetura pode fornecer até 70% menos cabeamento, até 90% menos espaço no gabinete e até 90% menos tempo de fiação, dependendo da aplicação e da configuração do sistema.

Como funciona a arquitetura servo integrada?

O conceito chave é a descentralização. Em vez de concentrar todos os componentes do acionamento em um gabinete elétrico central, os servomódulos integrados movem parte do hardware de controle de movimento para mais perto do eixo mecânico.

Esta abordagem pode ser valiosa para máquinas contendo muitos eixos controlados independentemente. Uma máquina modular pode ter unidades mecânicas localizadas em diferentes posições enquanto o hardware de movimento permanece próximo ao motor relevante. O resultado pode ser um layout de máquina mais limpo e menos conexões individuais longas entre um gabinete central e cada eixo.

O projeto é especialmente relevante quando os fabricantes de máquinas precisam equilibrar movimentos precisos com espaço limitado no gabinete. Entretanto, um motor integrado não deve ser selecionado simplesmente porque seu tamanho físico ou potência nominal parecem adequados. A compatibilidade elétrica, a arquitetura do controlador, os requisitos de feedback, o projeto do cabo, as condições térmicas, a carga mecânica e os requisitos de segurança da máquina também devem ser verificados.

Quais são as principais especificações?

As especificações a seguir fornecem um ponto de partida prático para avaliar o ILM0702P01A0000. As informações de produto e a documentação técnica da Schneider Electric identificam os valores fundamentais mostrados abaixo.

Os dados de distribuidores terceirizados também listam um diâmetro de eixo de 11 mm, um tamanho de flange de 70 mm e um comprimento total de 226 mm para este modelo. No entanto, para o projeto final da máquina, os desenhos dimensionais e a documentação técnica atual do fabricante devem ser tratados como referência de controle.

Como o torque e a velocidade devem ser entendidos?

Um erro comum na seleção do servo é olhar apenas para a velocidade máxima. Um eixo de movimento bem-sucedido requer que o motor satisfaça o perfil completo de torque-velocidade da aplicação.

ILM0702P01A0000 tem uma velocidade nominal de 6.000 rpm e um torque de parada contínua de 1,7 Nm. Seu torque de pico documentado é de 7,6 Nm. Estes valores devem ser interpretados dentro das condições operacionais do fabricante, em vez de serem tratados como valores intercambiáveis.

• Torque contínuo:relevante para cargas que devem ser mantidas por períodos mais longos.
• Torque máximo:relevante para aceleração, desaceleração ou picos de carga de curta duração.
• Velocidade nominal:ajuda a determinar se o motor pode atender ao ciclo de máquina necessário.
• Inércia de carga:afeta o desempenho da aceleração e o ajuste do servo.
• Relação de transmissão:altera os requisitos de torque e velocidade vistos pelo motor.

Os engenheiros devem, portanto, calcular o torque real da carga, o torque de aceleração, a inércia refletida, o ciclo de trabalho e a velocidade operacional necessária antes de confirmar o motor.

Por que o feedback é importante?

Os servossistemas dependem de feedback para determinar o que o motor está realmente fazendo. ILM0702P01A0000 usa feedback SinCos Hiperface absoluto de volta única, com a documentação do fabricante especificando 128 períodos para resolução de feedback de velocidade.

Em termos práticos, o feedback ajuda o sistema de controle a monitorar a posição e a velocidade para que o movimento comandado possa ser comparado com o comportamento real do motor. Isto é essencial para aplicações que exigem posicionamento repetível, eixos coordenados, aceleração controlada e perfis de movimento precisos.

Ao substituir um servo motor existente, os engenheiros devem verificar o tipo de feedback em vez de presumir que outro motor com potência e torque semelhantes se comunicará corretamente com o sistema de controle existente.

Como isso pode simplificar a fiação da máquina?

Uma das vantagens centrais da arquitetura ILM é a sua abordagem à fiação da máquina. A Schneider Electric descreve a interconexão rápida usando cabos híbridos para níveis de sinal e potência e destaca possíveis reduções no cabeamento, no espaço do gabinete e no tempo de fiação.

Isto pode ser particularmente útil em máquinas com vários eixos. As arquiteturas tradicionais podem exigir múltiplas conexões de potência, realimentação e controle do motor para viajar entre o gabinete e os motores individuais. Uma arquitetura descentralizada pode mudar esse arranjo físico e simplificar a modularização das máquinas.

Onde este servo motor pode ser usado?

O ILM0702P01A0000 destina-se a arquiteturas industriais de controle de movimento, em vez de aplicações de motores de uso geral. Seu design integrado pode ser considerado para eixos de máquinas onde são necessários posicionamento controlado, movimento coordenado e arquitetura de acionamento descentralizada.

A adequação da aplicação depende do projeto completo do sistema. O torque, a velocidade, o feedback, a classificação ambiental, a interface mecânica, a compatibilidade do controlador e o ciclo de trabalho do motor devem ser avaliados antes da implantação.

O que os engenheiros devem verificar antes da instalação?

A identificação correta é especialmente importante na compra ou substituição de componentes de automação industrial. Antes de instalar o ILM0702P01A0000, considere a seguinte lista de verificação:

1. Número do modelo:Confirme se o número de peça completo é ILM0702P01A0000.
2. Configuração do freio:Este modelo é especificado sem freio de retenção.
3. Requisitos de energia:Verifique se a arquitetura elétrica do sistema é compatível com a faixa de alimentação nominal de 250–700 V documentada.
4. Compatibilidade do controlador:Confirme a compatibilidade com a arquitetura PacDrive 3 e o controlador de movimento pretendidos.
5. Opinião:Verifique se o sistema de controle suporta o arranjo de feedback especificado.
6. Dimensões mecânicas:Verifique o flange, o diâmetro do eixo, o comprimento do eixo, a orientação de montagem e a folga disponível.
7. Características de carga:Calcule torque, inércia, aceleração, velocidade e ciclo de trabalho.
8. Cabeamento:Use o cabo e o arranjo de conexão corretos e aprovados para o sistema.
9. Ambiente:Confirme as condições de temperatura, poeira, umidade, vibração e instalação com base na documentação aplicável.

Quais questões de manutenção devem ser consideradas?

Os servo motores são componentes de precisão, portanto a manutenção deve se concentrar nas condições de operação e também no próprio motor. Calor excessivo, contaminação, desalinhamento mecânico, danos nos cabos, vibração incomum ou carga anormal podem afetar o desempenho do sistema.

• Inspecione a montagem mecânica e as condições do acoplamento do eixo.
• Verifique os cabos e conectores quanto a desgaste ou danos visíveis.
• Monitore aumentos anormais de temperatura.
• Investigue vibrações ou ruídos inesperados.
• Revise erros recorrentes de posição ou movimento.
• Mantenha o motor e a área de instalação circundante dentro das condições ambientais especificadas.
• Use a documentação do fabricante ao diagnosticar falhas de feedback, comunicação ou relacionadas ao inversor.

Atualmente, a Schneider Electric fornece documentação de produtos, downloads de software, recursos de seleção de produtos e informações de substituição/substituição em sua página de produto.

O que os compradores devem verificar antes de comprar?

As compras de automação industrial exigem mais do que combinar o nome de um produto. O comprador deve estabelecer se o componente oferecido corresponde exatamente à configuração necessária da máquina.

As informações atuais do distribuidor ilustram por que o estoque e o preço devem ser verificados no momento da compra. Por exemplo, a disponibilidade e os preços listados variam de acordo com o distribuidor e a região, enquanto as próprias páginas regionais da Schneider Electric podem exibir preços indicativos e informações de compra específicas para esse mercado.

Arquitetura Servo Integrada vs. Drives de Gabinete Convencionais

Nenhuma das arquiteturas deve ser tratada como universalmente adequada. A escolha correta depende da topologia da máquina, contagem de eixos, limitações do gabinete, condições ambientais, requisitos de serviço, arquitetura de controle e projeto total da instalação.

Perguntas frequentes

Considerações Finais

Schneider ILM0702P01A0000 é um servo motor integrado especializado da família Lexium 62 ILM. Sua saída nominal de 720 W, torque de parada contínuo de 1,7 Nm, velocidade nominal de 6.000 rpm, feedback SinCos Hiperface absoluto de volta única e configuração sem freio fazem dele um componente claramente definido em vez de um servo motor genérico.

Sua arquitetura integrada é particularmente relevante para fabricantes de máquinas que trabalham com equipamentos de automação modulares, multieixos ou com espaço limitado. A redução potencial no espaço do gabinete e na fiação pode simplificar a arquitetura da máquina, enquanto o projeto montado em campo pode suportar layouts de equipamentos mais distribuídos. A Schneider Electric destaca especificamente as reduções no cabeamento, no espaço do gabinete e no tempo de fiação como características da abordagem ILM.

Para projetos de compra e substituição, a etapa mais importante é verificar a configuração completa, em vez de combinar o modelo apenas pela aparência ou potência. A compatibilidade elétrica, a arquitetura do controlador, o feedback, as dimensões mecânicas, os requisitos do freio, as condições ambientais, a configuração dos cabos e a carga da máquina devem ser revisados ​​antes da instalação.
