O que torna o Schneider ILM1003P01A0000 uma solução prática para aplicações servo exigentes?

Resumo do artigo

Equipamentos automatizados modernos geralmente exigem posicionamento preciso, construção compacta de máquinas, feedback confiável e comissionamento simplificado. OSchneider ILM1003P01A0000atende a esses requisitos combinando as funções do motor e do servo-drive em uma unidade integrada montada em campo. Esta arquitetura pode reduzir a quantidade de equipamentos tradicionalmente instalados dentro de um gabinete de controle, ao mesmo tempo que suporta conceitos de máquinas modulares.

Este artigo explica as principais características do ILM1003P01A0000, como funciona sua arquitetura integrada, onde pode ser útil, quais especificações os engenheiros devem verificar e quais considerações de compra são importantes ao adquirir uma unidade existente ou de substituição. Também explica por que a identificação precisa do modelo é essencial antes da instalação.

Índice

1. O que é Schneider ILM1003P01A0000?
2. Como funciona sua arquitetura servo integrada?
3. Quais são as principais especificações?
4. Como o motor funciona em aplicações de movimento?
5. Onde o ILM1003P01A0000 pode ser usado?
6. Por que um projeto de servo integrado é valioso?
7. O que os engenheiros devem verificar antes da instalação?
8. O que importa ao adquirir ou substituir este modelo?
9. Como os usuários podem melhorar a confiabilidade a longo prazo?
10. Perguntas frequentes
11. Considerações Finais

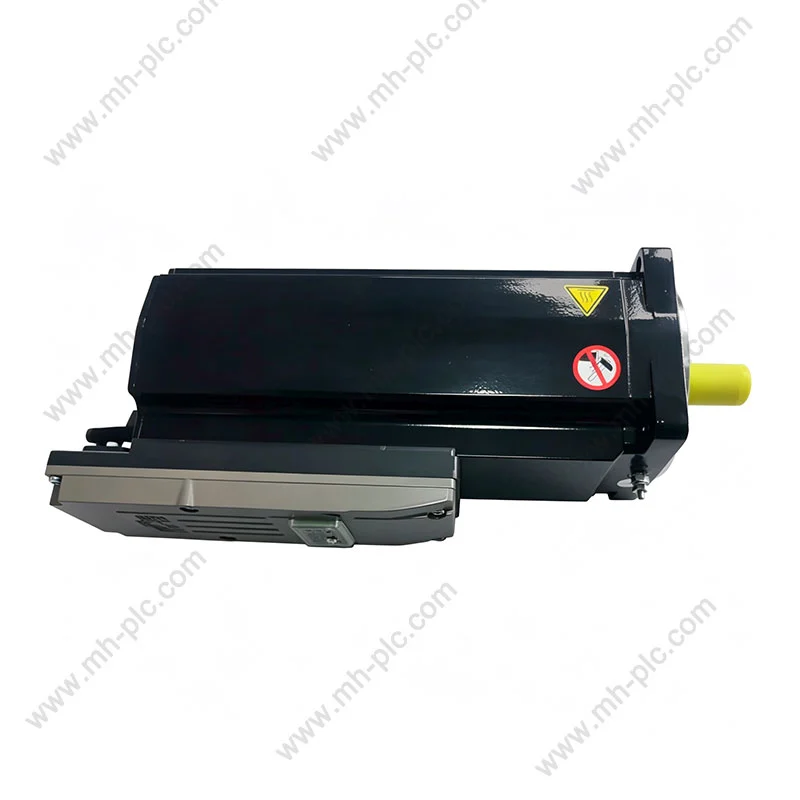

O que é Schneider ILM1003P01A0000?

Schneider ILM1003P01A0000 é um servo motor integrado da família Lexium 62 ILM. Ao contrário de um arranjo servo convencional, no qual o motor e os componentes eletrônicos do acionamento são instalados como componentes separados, uma unidade ILM integrada combina os componentes eletrônicos de controle de movimento com o conjunto do motor.

A Schneider Electric identifica o modelo como um servo motor integrado com umFlange de 100 mm, torque de travamento de 5,8 Nm, velocidade de 3.000 rpm, eixo liso, feedback SinCos de volta única 128 e sem freio. O modelo está associado a arquiteturas servo distribuídas destinadas a aproximar a eletrônica do inversor do motor e do módulo da máquina.

Esta distinção é importante para engenheiros que substituem um componente existente. ILM1003P01A0000 não é simplesmente um motor CA genérico de 1,1 kW. Sua configuração de feedback, arquitetura de inversor integrado, dimensões mecânicas, requisitos de comunicação e características elétricas precisam corresponder à máquina.

Como funciona sua arquitetura servo integrada?

O principal conceito por trás de um servo integrado é a descentralização. Os sistemas de movimento tradicionais frequentemente colocam servoamplificadores dentro de um gabinete de controle e os conectam aos motores por meio de cabos de alimentação e feedback. Um servo integrado transfere importantes componentes eletrônicos do acionamento para o conjunto do lado do motor.

Esta abordagem pode ser particularmente útil para máquinas construídas a partir de módulos independentes. Cada módulo de movimento pode conter seu próprio servo motor e componentes eletrônicos associados, enquanto a arquitetura da máquina cuida da comunicação e da distribuição de energia por meio de conexões adequadas.

• Integração de motor e acionamento:reduz a necessidade de tratar o motor e o amplificador como unidades completamente separadas.
• Instalação distribuída:permite que os componentes de controle de movimento sejam posicionados mais próximos do eixo mecânico.
• Construção modular da máquina:suporta equipamentos feitos de módulos de movimento repetíveis.
• Dependência reduzida do gabinete:pode ajudar os engenheiros a otimizar o espaço do gabinete de controle.
• Integração de feedback:a configuração do codificador faz parte do conjunto do motor especificado e não de um componente externo independente.

O resultado é uma filosofia de projeto de máquina diferente: em vez de concentrar todos os componentes de movimento dentro de um gabinete central, funções de controle selecionadas são distribuídas por toda a máquina.

Quais são as principais especificações?

Compreender apenas o número do modelo não é suficiente para uma substituição segura. As especificações a seguir fornecem um ponto de partida técnico útil para engenheiros que avaliam o ILM1003P01A0000.

Os dados do distribuidor independente também identificam a unidade como um servomotor CA com encoder absoluto, potência ativa de aproximadamente 1,1 kW, proteção IP54 e configuração de montagem 100 × 100 mm. Esses detalhes devem sempre ser comparados com a documentação técnica aplicável à máquina exata e à versão regional.

Como o motor funciona em aplicações de movimento?

Um servo motor não é selecionado apenas de acordo com a potência ou torque nominal. Sua capacidade de acelerar, desacelerar, manter a posição, responder a comandos e operar repetidamente sob cargas variáveis ​​é igualmente importante.

Com uma velocidade nominal de 3.000 rpm e torque nominal de aproximadamente 3,5 Nm, o ILM1003P01A0000 se adapta a aplicações de movimento que exigem movimento rotacional controlado em vez de uma simples operação em velocidade constante. Seu sistema de feedback integrado permite que a arquitetura de controle monitore a posição do rotor e suporte o controle de movimento em malha fechada.

A especificação do torque de travamento de aproximadamente 5,8 Nm é particularmente relevante ao avaliar condições de aceleração e carga temporária. Entretanto, os engenheiros não devem tratar o torque de estol como uma classificação operacional contínua. Os cálculos de carga reais devem considerar a aceleração, o ciclo de trabalho, a inércia, a relação da caixa de velocidades, o atrito, a orientação da máquina, as condições ambientais e o sistema de transmissão completo.

Onde o ILM1003P01A0000 pode ser usado?

A arquitetura integrada torna este tipo de servo particularmente atraente para máquinas automatizadas onde múltiplos eixos, layouts compactos e construção modular são importantes.

A adequação da aplicação deve sempre ser estabelecida a partir dos requisitos reais do eixo. Um modelo mecanicamente compatível pode ainda ser inadequado se a interface elétrica, a arquitetura de comunicação, o perfil de carga ou os requisitos de feedback forem diferentes.

Por que um projeto de servo integrado é valioso?

A maior vantagem de um servo integrado não é simplesmente combinar dois componentes. O maior benefício é a possibilidade de alterar a forma como uma máquina é fisicamente projetada.

1. Arquitetura de máquina mais flexível:Servocomponentes distribuídos podem ajudar os fabricantes de máquinas a organizar sistemas de movimento em torno de módulos de máquinas individuais.
2. Potencial economia de espaço no gabinete:Afastar os componentes eletrônicos do inversor do gabinete central pode liberar espaço para PLCs, equipamentos de segurança, distribuição de energia e outros componentes.
3. Separação reduzida do acionamento motorizado tradicional:O motor e o inversor são fornecidos como uma unidade integrada, simplificando determinadas configurações do equipamento.
4. Adequado para sistemas multieixos:A arquitetura de movimento distribuído pode ser especialmente atraente quando uma máquina contém vários servo-eixos.
5. Engenharia modular:Os fabricantes de máquinas podem projetar módulos de movimento repetíveis em torno de conjuntos servo definidos.

Essas vantagens são mais valiosas quando a máquina foi projetada desde o início em torno do movimento distribuído. Adaptar um servo integrado a um sistema convencional sem verificar as comunicações, a distribuição de energia, o resfriamento, o cabeamento e os requisitos de software pode criar problemas de comissionamento desnecessários.

O que os engenheiros devem verificar antes da instalação?

A identificação correta do número de peça é o primeiro passo, mas não é o passo final. Antes de instalar o ILM1003P01A0000, os engenheiros e as equipes de manutenção devem verificar os seguintes pontos.

• Número exato da peça:Confirme cada caractere de ILM1003P01A0000.
• Dimensões mecânicas:Verifique o flange, o eixo, os furos de montagem, o acoplamento e a folga de instalação.
• Requisito de freio:Este modelo é especificado sem freio, portanto, eixos verticais ou carregados por gravidade requerem atenção especial.
• Configuração de feedback:Confirme o arranjo do encoder de volta única SinCos e a compatibilidade do controle da máquina.
• Sistema de comunicação:Verifique a rede necessária e a arquitetura do controlador.
• Requisitos elétricos:Verifique a tensão, a corrente, a disposição dos cabos e os requisitos de energia no nível do sistema.
• Condições ambientais:Verifique a proteção do gabinete, temperatura, umidade, poeira, vibração e ambiente de instalação.
• Cálculo de carga:Confirme o torque contínuo, pico de torque, aceleração, inércia e ciclo de trabalho.
• Compatibilidade de software:Confirme se o software e a configuração de controle de movimento existentes podem suportar o dispositivo pretendido.

O que importa ao adquirir ou substituir este modelo?

Para as equipes de manutenção, um dos maiores desafios dos produtos de automação industrial estabelecidos é obter o componente exato quando uma máquina está em operação há muitos anos.

As páginas regionais da Schneider Electric fornecem atualmente diferentes informações sobre o ciclo de vida para esta referência. Uma página regional oficial afirma que o ILM1003P01A0000 foi descontinuado em fevereiro de 2023 e não tinha nenhum substituto direto listado, enquanto outra página regional relata o fim do serviço padrão em setembro de 2025. Isso significa que os compradores não devem presumir que uma listagem online representa automaticamente a disponibilidade atual da fábrica.

Ao adquirir uma unidade para manutenção ou restauração da máquina, considere:

Um fornecedor confiável de componentes industriais deve ser capaz de fornecer identificação clara do produto, informações sobre condições, documentação técnica, quando disponível, e comunicação transparente sobre o status do estoque.

Como os usuários podem melhorar a confiabilidade a longo prazo?

A confiabilidade do servo depende de muito mais do que o próprio motor. O alinhamento mecânico, o roteamento dos cabos, as condições ambientais, a configuração do controlador e o gerenciamento térmico influenciam a vida útil.

• Mantenha as superfícies de montagem limpas e devidamente alinhadas.
• Evite cargas radiais ou axiais excessivas no eixo.
• Inspecione conectores e cabos durante a manutenção programada.
• Evite vibrações desnecessárias e choques mecânicos.
• Confirme se as temperaturas operacionais permanecem dentro das especificações aplicáveis.
• Monitore ruídos incomuns, vibrações, temperaturas ou erros de posição.
• Mantenha registros precisos dos parâmetros do servo e da configuração da máquina.
• Mantenha os componentes de reposição devidamente identificados e rastreáveis.

Quando um servo é substituído, o comissionamento deve incluir mais do que simplesmente alimentar a máquina. O reconhecimento de feedback, parâmetros do motor, direção, limites, aceleração, desaceleração, carga mecânica e funções de segurança devem ser verificados de acordo com os procedimentos do fabricante da máquina.

Perguntas frequentes

Considerações Finais

OSchneider ILM1003P01A0000representa uma abordagem de controle de movimento distribuído na qual o servo motor e as funções de acionamento são integrados em uma unidade compacta do lado da máquina. Seu flange de 100 mm, torque nominal de aproximadamente 3,5 Nm, torque de parada de 5,8 Nm, velocidade de 3.000 rpm, eixo liso, feedback de volta única SinCos e configuração sem freio tornam a correspondência precisa de especificações essencial ao avaliar o componente para uma máquina existente.

Para os fabricantes de máquinas, a arquitetura integrada pode oferecer vantagens significativas no projeto modular de equipamentos e na organização do gabinete de controle. Para as equipes de manutenção, no entanto, a questão mais importante pode ser adquirir o componente original correto e verificar o status do seu ciclo de vida. As informações regionais oficiais indicam que o modelo passou por alterações no ciclo de vida, portanto as decisões de compra devem incluir a condição do produto, documentação, compatibilidade e planejamento de manutenção futura.

Dongguan Nancheng Mao Hui Equipamento de Máquinas Trading Co., Ltd. pode apoiar clientes que procuram componentes de automação industrial, ajudando a verificar números de modelos, requisitos técnicos, condições do produto e detalhes de fornecimento. Se você estiver fazendo manutenção em equipamentos que usam Schneider ILM1003P01A0000, fornecer o número completo da peça e os requisitos da máquina pode tornar o processo de fornecimento mais preciso e eficiente.
