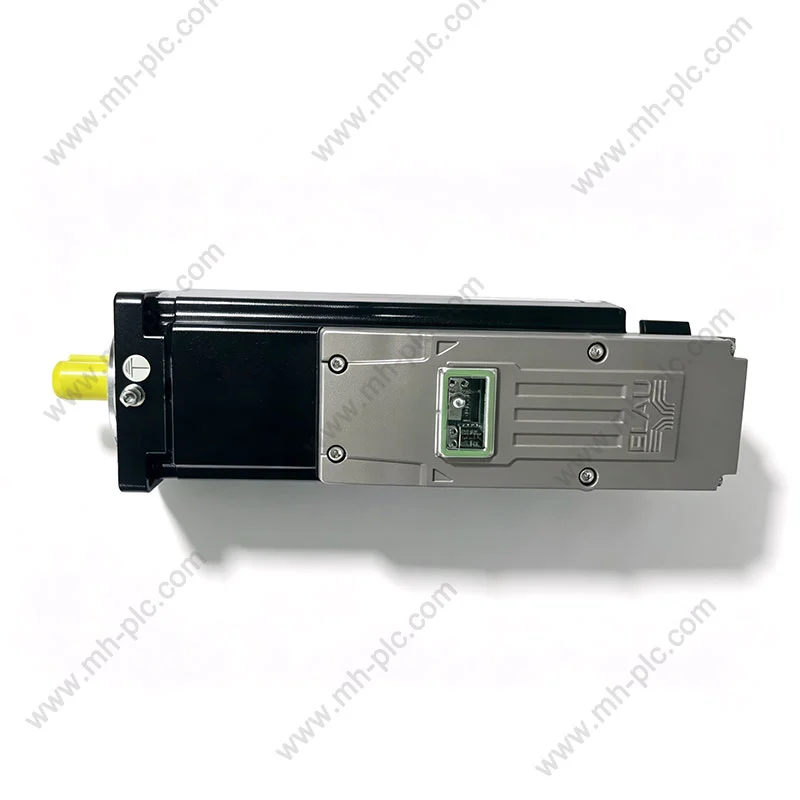

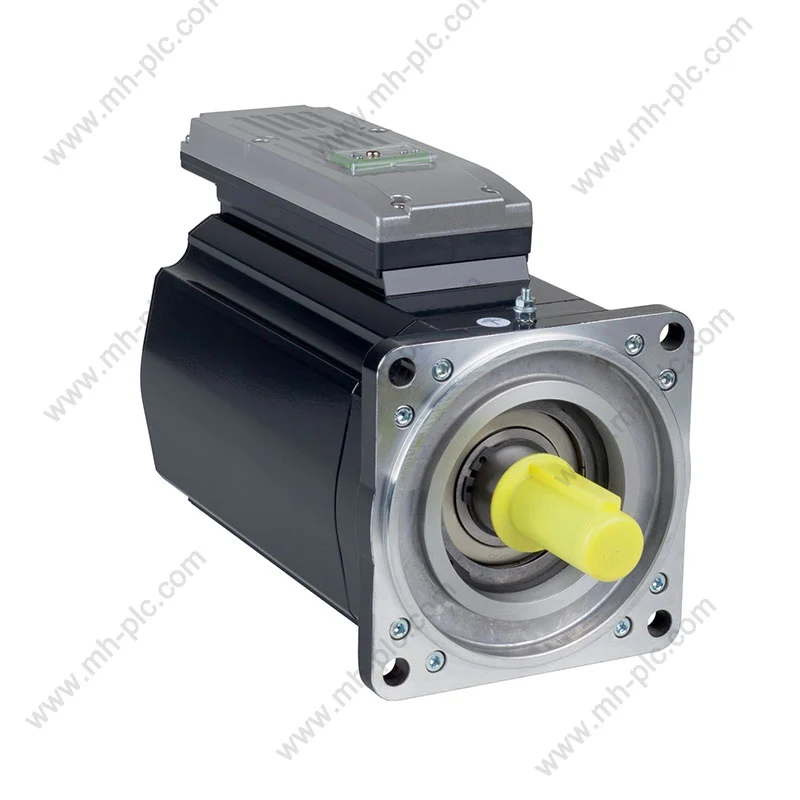

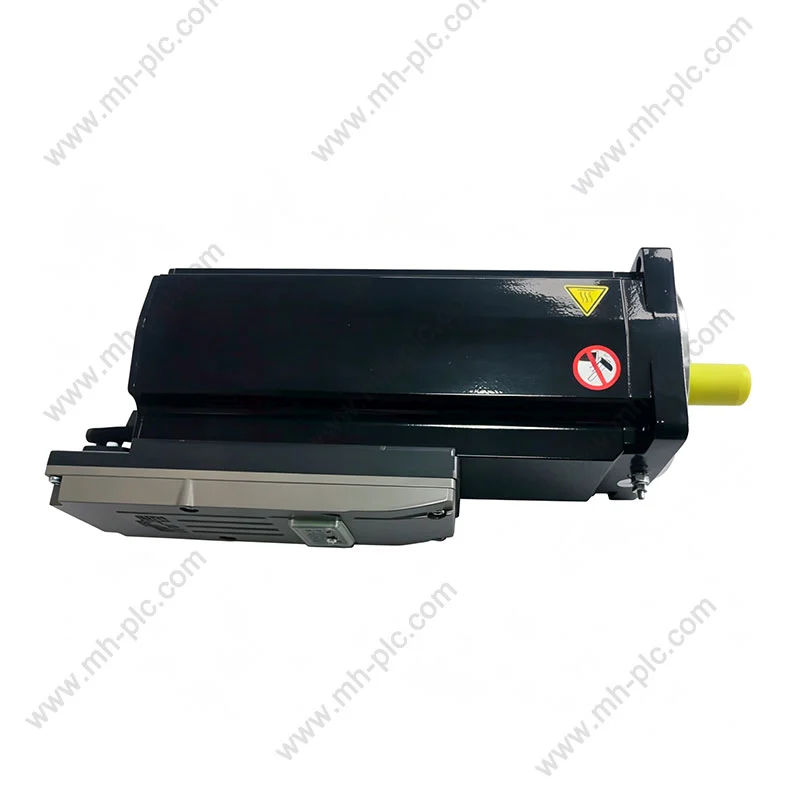

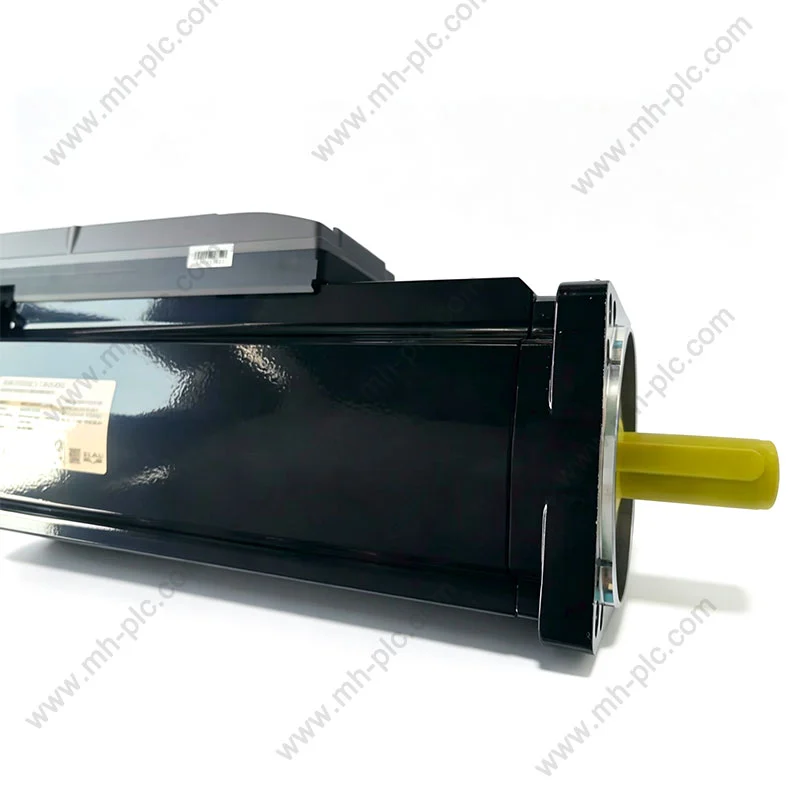

A Mao Hui Machinery, como fornecedora profissional de componentes de automação na China, oferece uma variedade de produtos motores. O Schneider ILM1003P01A0000 pertence à série Schneider Electric Lexium ILM/PacDrive 3 de servo motores integrados. É um solução servo totalmente integrada que integra o motor, o driver, a fonte de alimentação e o circuito de feedback em um só.
Ao contrário do kit tradicional de servo motor + driver dividido, o sistema servo integrado ILM pode reduzir significativamente o fiação no gabinete de controle, economize até 90% do espaço do gabinete de controle e reduza o tempo de fiação em 70%. Isso é particularmente adequado para equipamentos compactos de automação multieixos.
| Modelo | ILM1003P01A0000 |
| Tamanho do flange | 100 mm |
| Estrutura do estator | 3 pilhas |
| Potência nominal | 1100 W (1,1 kW) |
| Velocidade nominal | 3000rpm |
| Torque contínuo do rotor bloqueado | 5,8 Nm |
| Torque máximo | 28,3 Nm |
| Corrente contínua nominal | 3,6A |
| Codificador | Codificador de valor absoluto Hiperface SinCos de volta única |
| Função de freio | Sem freio de retenção |
| Classe de proteção | IP65 |
| Método de resfriamento | Resfriamento por convecção natural |
| Método de comunicação | SERCOS III |
O Schneider ILM1003P01A0000 tem potência nominal de 1,1kW, torque travado contínuo de 5,8Nm, potência mecânica máxima velocidade de 3000rpm, é equipado com um encoder de valor absoluto Hiperface senoidal e cosseno de volta única, possui um design de eixo controlado por chave, não tem função de frenagem e tem um grau de proteção IP65. A instalação padrão o diâmetro do flange é 100 mm. Adota o método de resfriamento por convecção natural e pode ser perfeitamente combinado com o Controlador de movimento PacDrive LMC através do barramento de comunicação SERCOS.
Garantia em camadas de longo prazo:
A nova máquina completa original vem com garantia de 12 meses, cobrindo o drives internos, motores e componentes principais do codificador;
O modelo testado desmontado oferece uma funcionalidade funcional de 6 meses garantia; para falhas não causadas por fatores humanos, a substituição gratuita é fornecida dentro de 7 dias após a entrega, e as taxas de manutenção são dispensadas por falhas dentro do período de garantia. Sistema de controle exclusivo técnico 7×16 horas é fornecido suporte com engenheiros dedicados para a série ILM, capazes de resolver remotamente problemas como alarmes, Comunicação EtherCAT, zeragem de anomalias e depuração de parâmetros; o pedido inclui manuais originais, fiação diagramas e modelos de parâmetros de depuração. Suporte único + documentos de desembaraço aduaneiro
Um conjunto completo de cabos de alimentação híbridos ILM, suportes de instalação, controladores LMC e modelos completos de substituição de a mesma série é fornecida para garantir que o equipamento esteja completo; Certificados de origem COO, listas de embalagem e As certificações CE/RoHS são fornecidas gratuitamente, facilitando o desembaraço aduaneiro em portos estrangeiros; compras em massa podem ser feito na fábrica, com preços aumentando passo a passo, e um preço fixo é oferecido para longo prazo cooperação.
O motor, a função de acionamento, o módulo de potência e o sistema de feedback estão integrados na mesma unidade, reduzindo a necessidade de componentes de instalação externa.
A estrutura integrada pode reduzir os requisitos de espaço interno do gabinete de controle e tornar o projeto de equipamentos mecânicos mais flexíveis.
Em equipamentos automatizados multieixos, o Schneider ILM1003P01A0000 pode reduzir a fiação complexa através de um sistema distribuído método de instalação, melhorando a eficiência geral de integração do equipamento.
Combinado com o feedback do encoder de valor absoluto, atende às necessidades do equipamento para posicionamento preciso e movimento repetitivo.
R: Suporta apenas controladores da série Schneider PacDrive3 LMC via barramento Sercos, não compatível com EtherCAT/MODBUS nativo.
A: O sufixo "A" significa sem freio de retenção; se for necessário freio, selecione o modelo final com 32.
A: Eixo liso não chaveado, o código do modelo da versão chaveada é ILM1003P11A0000.
A: Novo estoque selado original disponível; mercadorias spot são enviadas em 2-3 dias, prazo de entrega da fábrica a granel 6 semanas, NCNR não cancelável.
ILM1003P01F0000
ILM1003P02A0000
ILM1003P02F0000
ILM1003P11A0000
ILM1003P11F0000
ILM1003P12A0000
ILM1003P12F0000
ILM1003P01A0000
